Ролик інженерного судна Fairlead CB30151. Широко застосовний до земснарядів, кранових суден, пальових човнів та інших інженерних суден;

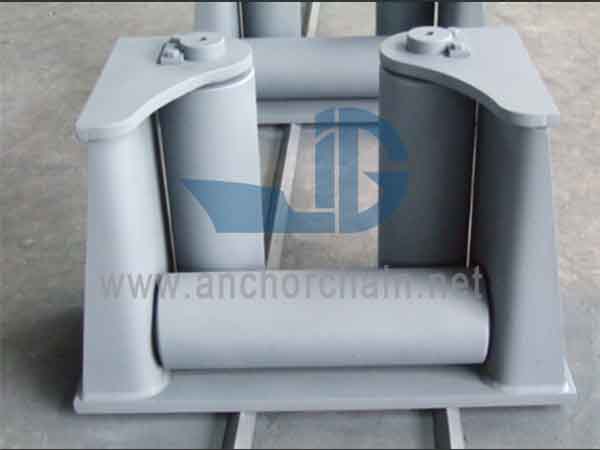

Ролик інженерного судна Fairlead CB3015
1. Широке застосування на земснарядах, кранових суднах, штабелерах та інших інженерних судах;
2. Діаметр роликів варіюється від 100 мм до 300 мм;
3. Корпус, вертикальні ігоризонтальні ролики литі зі сталі;
4. Чиста і гладка поверхня без будь-яких дефектів;
5. Гнучкі для повороту;
6. Фарбований асфальт і мастило;
7. Сертифікація якості третьої сторони;
8. Виробляйте відповідно до замовниківособливі вимоги
Креслення CB3015-83 Engineering VesselFairlead
одиниця вимірювання: мм
D |
D1 |
Ф |
L |
B |
H |
b |
h1 |
h2 |
l |
d |
|
Тип |
тип В |
||||||||||
100 |
85 |
19.5 |
540 |
340 |
240 |
240 |
250 |
220 |
50 |
200 |
22 |
150 |
120 |
26 |
760 |
460 |
340 |
340 |
340 |
320 |
65 |
290 |
26 |
200 |
150 |
37.5 |
980 |
580 |
430 |
440 |
430 |
410 |
80 |
380 |
32 |
250 |
200 |
48.5 |
1220 |
740 |
520 |
550 |
540 |
500 |
110 |
480 |
39 |
300 |
250 |
56 |
1460 |
900 |
620 |
675 |
650 |
590 |
135 |
580 |
39 |
