Потрійний швидкознімний швартовний гачокГак швидкого зняття складається в основному з механізму розблокування троса та механізму лебідки. Він особливо підходить для великих терміналів, де менше операторів, сильний вітер і хвилі, і потрібно негайно швартувати та відпускати швартовні канати. Гак швидкого зняття може допомогти швартовним канатам, звільненим з його гака, коли судно має вийти з доку для аварійної ситуації.
Потрійний швидкознімний швартовний гачок
Швидкорознімний гачок в основному складається з механізму розблокування троса та механізму лебідки. Він особливо підходить для великих терміналів, де менше операторів, сильний вітер і хвилі, і потрібно негайно швартувати та відпускати швартовні канати. Гак швидкого зняття може допомогти швартовним канатам, звільненим з його гака, коли судно має вийти з доку для аварійної ситуації. Це забезпечує безпеку як доку, так і судна і дозволяє уникнути великих втрат.

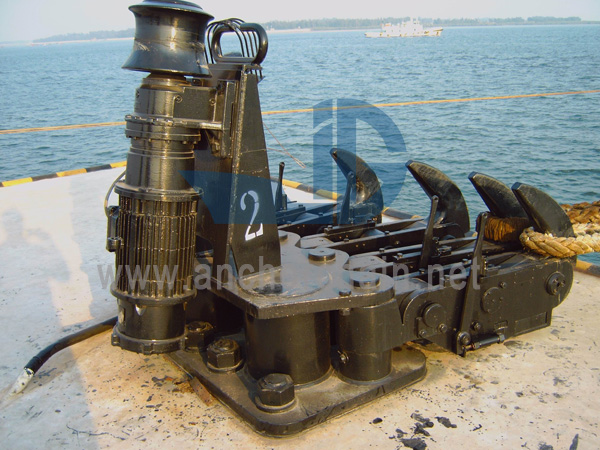

Швартовний гачок швидкого зйомки може бути зібраний з одинарними, подвійними, потрійними та чотириразовими гачками. Щоб задовольнити різні вимоги наших клієнтів, ми поставляємо різні типи та розміри швидкознімних гачків. Для отримання більш детальної інформації, будь ласка, зв’яжіться з нами по електронній пошті або по телефону. Ми щиро хочемо встановити з вами довгострокові відносини співпраці.
Особливості швартовного гака з потрійним звільненням
1. Призначений для витримки суворого морського середовища
2. Варіанти ручного, пневматичного або гідравлічного розблокування
3. Легке та безпечне звільнення з провислим або навантаженим швартовним шнуром
4. Широкий діапазон руху (горизонтальний і вертикальний)
5. Легко встановити та обслуговувати
6. Захистіть безпеку судна та персоналу, уникайте великих втрат
7. Система моніторингу швартового навантаження для опції
8. Блокувальний пристрій для запобігання випадковому або несанкціонованому спрацьовуванні
9. Інтегральний кабестан для опції
10. Сертифікат: ABS, CCS, BV, DNV, LR, NK тощо.
11. Відповідати всім особливим вимогам наших клієнтів
Основний технічний гачок:
1. Кількість гачків: 3 гачки
2. Безпечне робоче навантаження: від 400 кН до 1500 кН
3. Вага без кабіни: від 1200 кг до 3586 кг
4. Робоче зусилля рукоятки: < 150 Н
5. Кут повороту корпусу гачка по горизонталі: 45~90 градусів
6. Кут повороту корпусу гачка по вертикалі: 45 градусів
7. Швидкість витягування електричного кабестана: 18~25 м/хв
8. Тяга електричного кабестана: 10 ~ 30 кН
9. Робочий діаметр шпильки: 250 мм
Малювання зПотрійний швидкийВідпустіть швартовний гачок
| S.W.L | кепка | Вага | A | B | BB | C | D | E | EE | F | G | H | K | L | M | O | R | X |
| 400 | 1200 | 707 | 598 | 700 | 800 | 310 | 62 | 260 | 145 | 35 | 370 | 1296 | 96 | 290 | 275 | 90 | 6*M56 | |
| 600 | 1800 | 1268 | 863 | 800 | 900 | 335 | 70 | 310 | 162 | 45 | 407 | 1663 | 130 | 325 | 310 | 65 | 100 | 6*M64 |
| 750 | 2250 | 1540 | 893 | 850 | 1000 | 375 | 78 | 325 | 175 | 45 | 417 | 1743 | 130 | 350 | 325 | 60 | 100 | 6*M72 |
| 1000 | 3000 | 2144 | 959 | 900 | 1060 | 400 | 78 | 350 | 190 | 50 | 417 | 1859 | 150 | 380 | 322 | 55 | 100 | 6*M72 |
| 1250 | 3750 | 2450 | 1030 | 900 | 1060 | 400 | 86 | 350 | 190 | 55 | 479 | 1930 | 150 | 380 | 322 | 55 | 100 | 7*M80 |
| 1500 | 4500 | 3586 | 1235 | 1020 | 1200 | 475 | 96 | 385 | 212 | 55 | 499 | 2255 | 150 | 425 | 385 | 115 | 125 | 7*M90 |
Пояснення:
кепка = Потужність монтажної основи в кН
Вага = Вага в кілограмах, вкл. Капстан
X. = Кількість і розмір болтів HD
S.W.L. = Робоче навантаження в кН
