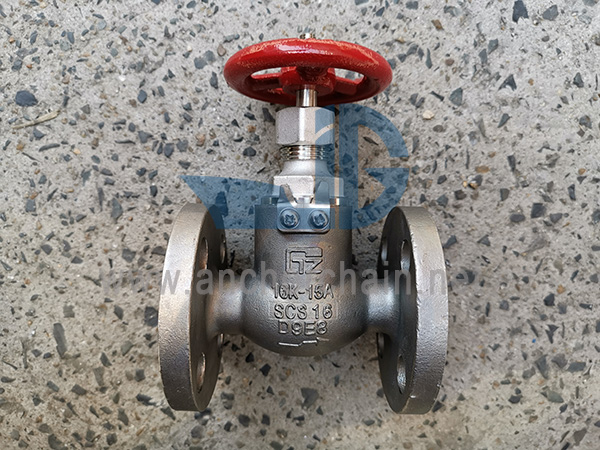

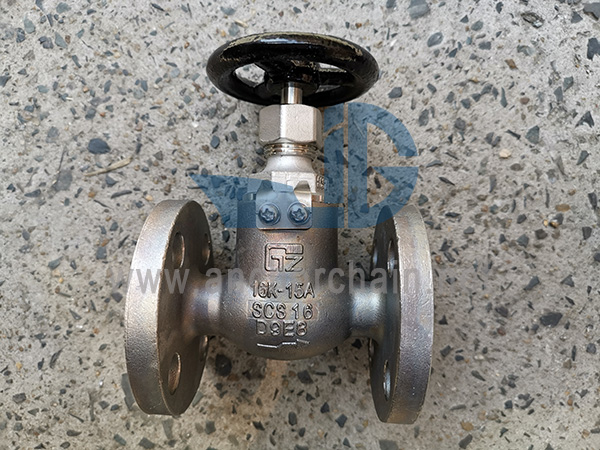

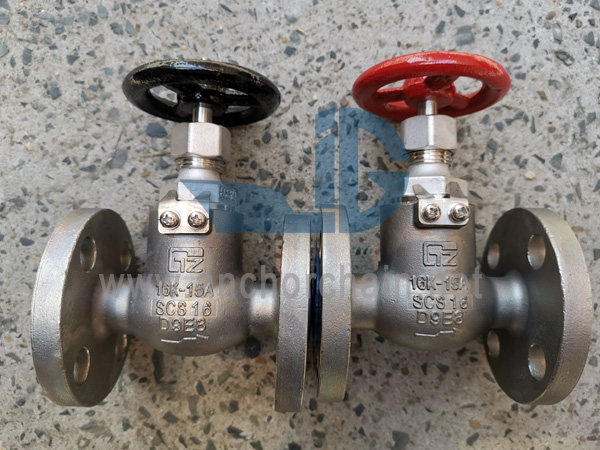

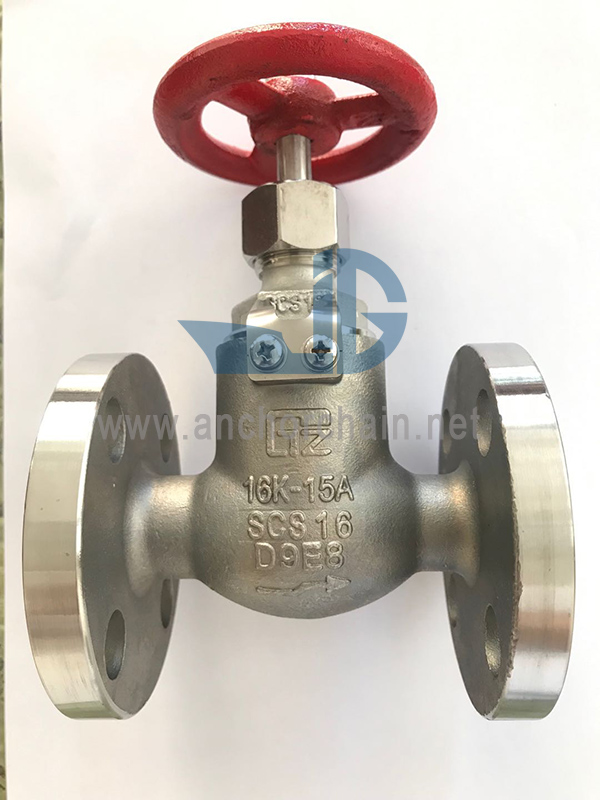

Глобний клапан з нержавіючої сталі JIS F 7301 5K SCS16 Морський шаровий клапан з нержавіючої сталі або морський латунний запірний клапан можна назвати запірним клапаном з морської нержавіючої сталі/латунню.
*DN15-DN40 з гвинтовою кришкою, DN50-DN65 з кришкою, що прикручується
Основний матеріал:
1-корпус: нержавіюча сталь¼ˆSCS16)/SUS316L
2-диск: нержавіюча сталь¼ˆSCS16)/SUS316L
3 стрижні: нержавіюча сталь¼ˆSCS16)/SUS316L
4-капот: нержавіюча сталь¼ˆSCS16)/SUS316L
5-маховичок: чавун (FC200)
Код IMPA | Розмір | Обличчям до обличчя (L) | Фланець диам. (D) | Висота (C) | № отвору під болт | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
