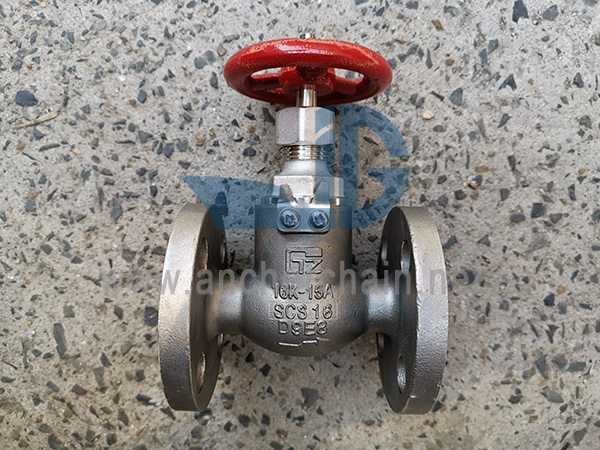

Глобальні клапани з нержавіючої сталі JIS F 7303 16K SCS16 Стандарт дизайну: JIS F7303-1996 Стандарт випробувань: JIS F7400-1996 Випробувальний тиск: корпус-3,3 Мпа, сідло-2,42 Мпа Розмір фланця відповідно до JIS B2220-16K
Розмір фланця відповідно до JIS B2220-16K
Основний матеріал:
1-корпус: нержавіюча сталь¼ˆSCS16)/SUS316L
2-диск: нержавіюча сталь¼ˆSCS16)/SUS316L
3 стрижні: нержавіюча сталь¼ˆSCS16)/SUS316L
4-капот: нержавіюча сталь¼ˆSCS16)/SUS316L
5-маховичок: чавун (FC200)
Код IMPA | Розмір | L | D | C | № отвору під болт | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
